首页>>产品展示>>电动栏门系列

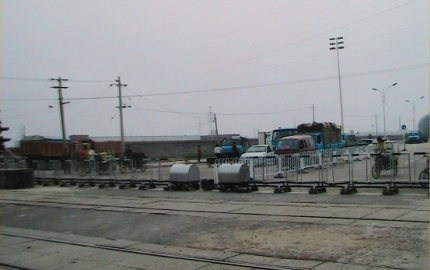

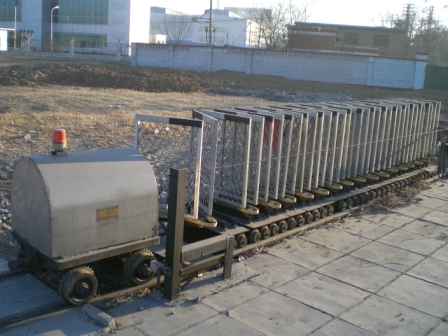

JLT-II型屏式折叠有轨电动栏门
责编:admin  加入时间:2010-1-2 15:12:27  点击:10583


一、概述
    JLT-II型折叠式电动栏门是我公司开发的一种专利产品,已广泛应用于铁路、电力、石油化工、港口等行业。特别是对于城市繁忙道口,具有明显的优点。
    1、采用多节单元组合结构。道口开放后,存放电动栏门的储存轨较短,是道口防护宽度的20%,能够节省占地、拆迁和工程造价。
    2、运输、安装方便,易于养护维修和设备迁移。
    3、结构牢固,运行平稳可靠。防护宽度较长时,采用特殊加工工艺,以解决因栏门太长引起的下垂变形、负重超荷等问题。
    4、采用了机械离合和变频控制。使得设备在非正常状况下可以人工推动;减少了因电压不稳定对设备的损坏;同时,起到了节能降耗的效果,降低了运行成本。
    5、配备遥控设备。在道口关闭时,道口工可以引导设备运行,最大限度的减少防护设备与行人车辆间的碰撞、刮擦。

二、单机栏门参数
名称
项目
指标
备注
三相电动机
额定功率
1.1-2.2 KW

变频器
型    号
G110定制
变频控制
栏  门
高    度
1.0-1.3 M

封闭长度
≥30 M

关闭时间
≤50 S
30米
基   础
存栏轨长度
≤12 M


三、安装使用环境条件
    安装使用本设备的道口应满足如下基本条件:
    电源: 单相  AC220v±20%  ΔU  ≤ 5% 或
           三相  AC380v±10%  ΔU  ≤ 5%;
    温度: 室内  -5º℃—+40º℃    95%RH无结露
           室外  -25º℃—+50º℃ ;
    其它: 存栏轨基础地质情况满足设计要求。

四、基础工程施工
    设备安装前,应根据道口路面情况,先期进行挂线架、储存轨、走行轨、限位器等基础的施工,预埋件按设计图纸尺寸预埋到位。

五、售后服务
    1、设备开通使用前,由我公司技术人员对道口工进行培训,使其能够掌握基本操作要领,经考核合格后方可使用。
    2、设备自投入使用之日起,保修一年。

特别提示:
    栏门所有外露金属部位均应可靠接地
    上述所及电气控制系统、机械运行机构、控制器、停车器、变频控制方式等已被专利保护,请按照《中华人民共和国专利法》有关规定进行维护、保养、使用、更换。
涉及相关专利:
ZL 2006 2 0086433.4 《悬臂式无轨电动栏门》
ZL 02 2 14397.1    《屏式折叠栏门》(机械运行部分)
ZL 2005 2 0085297.2  《铁路道口无轨栏门》
ZL 2006 2 0086434.9  《变频器控制的道口防护用电动栏门》
ZL 2005 2 0125097.5  《折叠栏门》(停车器部分)
Zl 201020155532.x    《悬臂式无轨电动栏门》
ZL 201010142783.9 《一种通过脚轮支撑导向的无轨道电动栏门》
